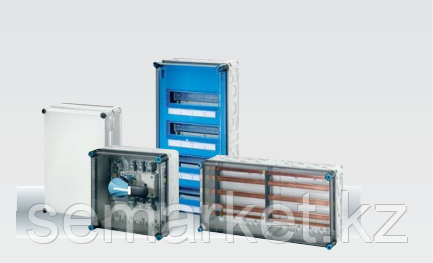

Сборка и проектирование НКУ на базе корпусов HENSEL - ENYMOD ENYSTAR

Далее в нашей статье мы расскажем про основные общие сведения.

Основные сведения о ГОСТ Р МЭК 61439

ГОСТ Р МЭК 61439: новые задачи и новые виды ответственности. В ГОСТ Р МЭК 61439 описана методика создания безопасного для пользователя низковольтного комплектного устройства распределения и управления (далее НКУ). Помимо изменений, касающихся конструкции НКУ, производитель комплектного устройства сталкивается с новыми задачами и новыми видами ответственности. Стандартом определен перечень необходимой документации, которая должна прилагаться к НКУ, а также перечень необходимых проверок. Сформулирован список номинальных характеристик НКУ, используемых при проверке конструкции.

Руководство по проектированию и сборке в соответствии с ГОСТ Р МЭК 61439 включает 5 этапов создания соответствующего стандарту распределительного устройства.

  Шаг 1 Сбор полных сведений о проекте

  Шаг 2 Конструирование НКУ и его проверка

  Шаг 3 Сборка/производство НКУ

  Шаг 4 Маркировка

  Шаг 5 Заявление о соответствии требованиям CE

ГОСТ Р МЭК 61439-1 является общей описательной частью, которую необходимо прочесть совместно с разделами ГОСТ Р МЭК 61439 2–7, содержащих нормы для определенных видов НКУ. Эта часть не включает в себя требования к конкретному изделию, в ней описаны условия эксплуатации, требования к монтажу, технические характеристики и требования, а также варианты проверки низковольтных комплектных устройств, перечислены используемые термины.

Новая терминология, касающаяся ответственности в отношении изделия

Производитель оборудования для НКУ и производитель комплектного устройства (сборщик НКУ) несут ответственность за изделие.

Более высокий уровень безопасности достигается формулированием требований

к распределительным устройствам, влияющих на параметры конструкции системы, например номинальный краткосрочный выдерживаемый ток, допустимая нагрузка по току, устойчивость к росту температуры.

Достижение более высокого уровня безопасности путем определения номинальных характеристик,

имеющих принципиальное значение для работы НКУ в определенных эксплуатационных условиях. Для этой цели НКУ рассматривается как ЧЕРНЫЙ ЯЩИК с определенными входными и выходными параметрами.

Ответственность производителя за изделие

В первую очередь производитель обязан обеспечить соответствие стандарту и безопасность НКУ! Он обязан предоставить доказательство того, что на момент выхода на рынок устройство не содержит ошибок, допущенных при проектировании или сборке, а также не содержит ошибок в прилагаемой к НКУ документации.

Кто является производителем НКУ?

Новый стандарт четко регламентирует обязанности, связанные с производством НКУ. Он разделяет оригинального производителя (оборудования) и сборщика комплектного устройства.

Производитель оборудования для НКУ)	Изготовитель НКУ (компания — сборщик комплектного устройства)
Отвечает за: оборудование для комплектного устройства. проверку конструкции с помощью установленных нормами тестов, правил и расчетов. документирование проверки конструкции, например документы с результатами испытаний, отклонениями, расчетами создание средств проектирования и соответствующих инструкций по сборке и тестированию Производитель оборудования для НКУ, вместе с оборудованием предоставляет соответствующие результаты проверки этого оборудования.	Отвечает за: определение номинала НКУ, соответствующего требованиям заказчика. обеспечение соответствия методам проверки конструкции оригинального производителя. маркировку и документирование НКУ. выполнение и документирование проверки НКУ. Компания — сборщик НКУ, которая сама не производит комплектные устройства, а собирает их на основе проверенного оборудования оригинальных производителей, сама определяет необходимые виды проверок и может использовать документы производителя оборудования.
