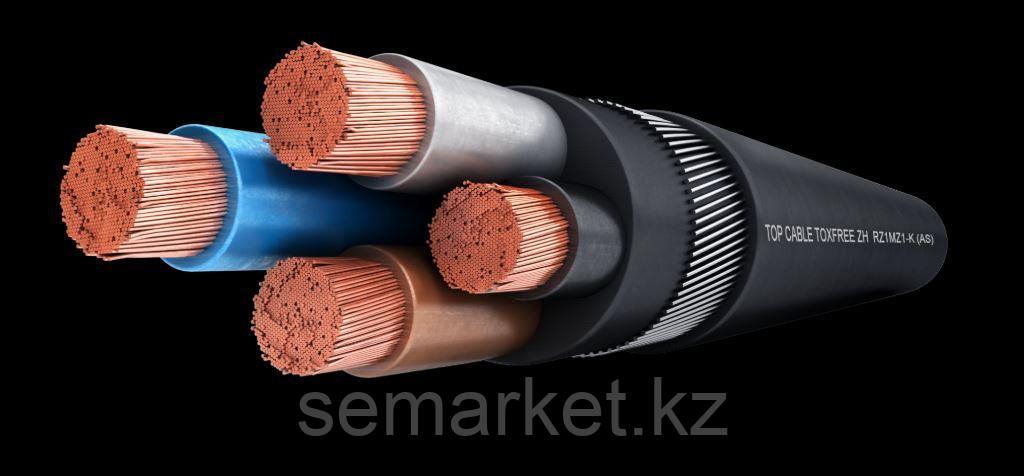

Кабель гибкий бронированный TOXFREE ZH RZ1MZ1-K (AS) Top Cable
Цену уточняйте
- Под заказ
- Оптом и в розницу
- Код: ZH RZ1MZ1-K (AS
Отправка с 13 мая 2024- +7 (727) 317-51-25Отдел продаж
- +7 (778) 954-78-75Отдел продаж Whatsap
Безгалогеновый (LSZH) взрывозащищенный кабель (ATEX) с броней из оцинкованной стальной проволоки.
Кабель Toxfree RZ1MZ1-K LSZH не содержит галогенов и является полностью безопасным. В случае пожара, он не выделяет ядовитых и едких газов, тем самым защищает здоровье персонала и предотвращает возможные повреждения электронной аппаратуры.
ЭЛЕКТРО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НИЗКОЕ НАПРЯЖЕНИЕ 0,6 / 1 кВ 300/500В
Стандарт: IEC 60502-1 / UNE 21123-4
КОНСТРУКЦИЯ
Проводник
Электролитическая медь, класс 5 (гибкая), согласно EN 60228 и IEC 60228.
Изоляция XLPE, сшитый полиэтилен..
Стандартная маркировка жил:
1 x Натуральная
2 x Синяя + Коричневая
3 G Синяя + Коричневая + Желто/Зеленая
3 x Коричневая+ Черная+ Серая
4 G Коричневая + Черная + Серая + Желто/Зеленая
4 x Коричневая + Черная + Серая + Синяя
5 G Коричневая + Черная + Серая + Синяя + Желто/Зеленая
Основа под броней: Полиолефин LSZH с низким уровнем выделения дыма безгалогеновый.
Броня из оцикованной стальной проволоки. Алюминиевая броня применяется в одножильных кабелях для избежания наведенных токов, которые могут привести к перегреву кабеля.
Внешняя оболочка
Полиолефин LSZH с низким уровнем выделения дыма безгалогеновый, черного или зеленого цвета, нетоксичный, не распространяет горение.
| ение проводника (мм2) | Диаметр (мм) | Вес (кг/км) | Токовая нагрузка на улице 30ºC (A) | Токовая нагрузка под землей 20ºC (A) | Падение напряжения (V/A · км) |
| 1 x 10 | 14,6 | 341 | 74 | 61 | 4,23 |
| 1 x 16 | 15,3 | 405 | 101 | 79 | 2,68 |
| 1 x 25 | 17,6 | 550 | 135 | 101 | 1,73 |
| 1 x 35 | 18,7 | 665 | 169 | 122 | 1,23 |
| 1 x 50 | 20,3 | 835 | 207 | 144 | 0,86 |
| 1 x 70 | 22 | 1055 | 268 | 178 | 0,603 |
| 1 x 95 | 23,8 | 1300 | 328 | 211 | 0,457 |
| 1 x 120 | 25,5 | 1565 | 383 | 240 | 0,357 |
| 1 x 150 | 27,6 | 1875 | 444 | 271 | 0,286 |
| 1 x 185 | 29,7 | 2210 | 510 | 304 | 0,235 |
| 1 x 240 | 32,5 | 2790 | 607 | 351 | 0,178 |
| 1 x 300 | 37,7 | 3665 | 703 | 396 | 0,142 |
| 1 x 400 | 42,1 | 4665 | 823 | 464 | 0,108 |
| 1 x 500 | 45,8 | 5795 | 946 | 525 | 0,085 |
| 1 x 630 | 51,6 | 7500 | 1088 | 596 | 0,064 |
| 1 x 800 | 61,1 | 9760 | 1412 | 619 | 0,047 |
| 2 x 1,5 | 11,9 | 280 | 26 | 26 | 34 |
| 2 x 2,5 | 12,8 | 330 | 36 | 34 | 20,4 |
| 2 x 4 | 13,9 | 395 | 49 | 44 | 12,7 |
| 2 x 6 | 14,9 | 470 | 63 | 56 | 8,45 |
| 2 x 10 | 17 | 620 | 86 | 73 | 4,89 |
| 2 x 16 | 19,3 | 820 | 115 | 95 | 3,1 |
| 2 x 25 | 25,5 | 1580 | 149 | 121 | 2 |
| 2 x 35 | 27,6 | 1900 | 185 | 146 | 1,42 |
| 3 G 1,5 | 12,6 | 315 | 26 | 26 | 34 |
| 3 G 2,5 | 13,5 | 370 | 36 | 34 | 20,4 |
| 3 G 4 | 14,6 | 445 | 49 | 44 | 12,7 |
| 3 G 6 | 15,9 | 545 | 63 | 56 | 8,45 |
| 3 G 10 | 18,1 | 735 | 86 | 73 | 4,89 |
| 3 x 16 | 22,7 | 1345 | 100 | 79 | 2,68 |
| 3 x 25 | 26,3 | 1800 | 127 | 101 | 1,73 |
| 3 x 35 | 29,3 | 2245 | 158 | 122 | 1,23 |
| 3 x 50 | 32,7 | 2875 | 192 | 144 | 0,86 |
| 4 G 1,5 | 13,4 | 355 | 23 | 22 | 29,5 |
| 4 G 2,5 | 14,3 | 415 | 32 | 29 | 17,7 |
| 4 G 4 | 15,8 | 515 | 42 | 37 | 11 |
| 4 G 6 | 17,2 | 635 | 54 | 46 | 7,32 |
| 4 G 10 | 19,7 | 875 | 75 | 61 | 4,23 |
| 4 x 16 | 24,5 | 1565 | 100 | 79 | 2,68 |
| 4 x 25 | 29 | 2160 | 127 | 101 | 1,73 |
| 4 x 35 | 31,2 | 2655 | 158 | 122 | 1,23 |
| 4 x 50 | 36,2 | 3490 | 192 | 144 | 0,86 |
| 4 x 70 | 42,3 | 5145 | 246 | 178 | 0,603 |
| 4 x 95 | 46,3 | 6315 | 298 | 211 | 0,457 |
| 4 x 120 | 51,5 | 7720 | 346 | 240 | 0,357 |
| 4 x 150 | 57,1 | 9350 | 399 | 271 | 0,286 |
| 4 x 185 | 62,6 | 11060 | 456 | 304 | 0,235 |
| 4 x 240 | 69,6 | 13880 | 538 | 351 | 0,178 |
| 5 G 1,5 | 14,1 | 390 | 23 | 22 | 29,5 |
| 5 G 2,5 | 15,3 | 470 | 32 | 29 | 17,7 |
| 5 G 4 | 17 | 595 | 42 | 37 | 11 |
| 5 G 6 | 18,5 | 735 | 54 | 46 | 7,32 |
| 5 G 10 | 23,5 | 1395 | 75 | 61 | 4,23 |
| 5 G 16 | 26,6 | 1825 | 100 | 79 | 2,68 |
| 5 G 25 | 31,2 | 2520 | 127 | 101 | 1,73 |
| 5 G 35 | 34,2 | 3135 | 158 | 122 | 1,23 |
| 5 G 50 | 39,3 | 4135 | 192 | 144 | 0,86 |
| 5 G 70 | 45,5 | 6055 | 246 | 178 | 0,603 |
| 12 G 1,5 | 17,4 | 565 | 26 | 26 | 33,9 |
| 24 G 1,5 | 24,4 | 1190 | 26 | 26 | 33,9 |
ТЕМПЕРАТУРА
Максимальная температура эксплуатации: 90ºC. Максимальная допустимая температура нагрева жил при коротком замыкании: 250ºC (макс. 5 сек).
Минимальная температура эксплуатации: -40ºC (при стационарном и защищенном подключении).
НЕРАСПРОСТРАНЕНИЕ ГОРЕНИЕ
Не распространяет горение по UNE-EN 60332-1 и IEC 60332-1.
Не распространяет горение по UNE-EN 60332-3 и IEC 60332-3 и EN 50399.
LSZH (низкий уровень выделения дыма без галогенов) по UNE-EN 60754-1 и IEC 60754-1.
Низкий уровень выделения дыма по UNE-EN 61034 и IEC 61034: Прозрачность > 60%
Низкий уровень выделения агрессивных газов по UNE-
EN 60754-2 и IEC 60754-2.
Огнеупорность C -s1a,d1,a1 по EN 50575.
Механические свойства: Минимальный радиус изгиба: 10 x Ø кабеля. Ударопрочность: AG4 Высокая надежность. Защита от грызунов.
Химические свойства: Устойчивость к химикатам и маслам: Приемлемо. UV устойчивость: UNE 211605.
Водостойкость: AD5 Струи воды.
Применение
В промышленности.
В потенциально взрывоопасных средах. (ATEX)
УПАКОВКА
Доступны в бухтах (длиной 50 и 100 м) и на барабанах.
МАРКИРОВКА
Каждый метр маркирован с указанием сечения, завода изготовителя и метража.
| Основные | |
|---|---|
| Производитель | Top Cable |
| Страна производитель | Испания |
| Тип провода | Силовой |
| Упаковка | Бухта |
| Конструкция кабеля | Гибкая |
