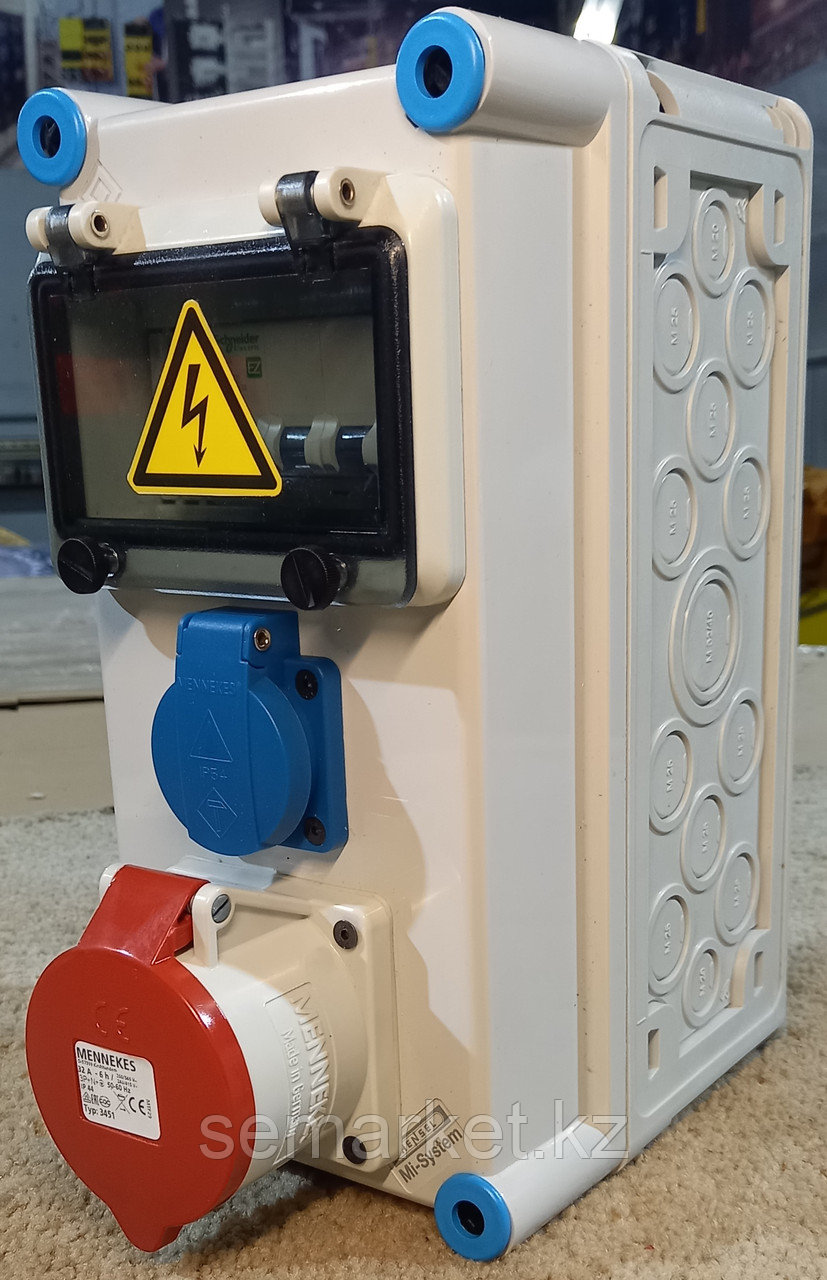

Комбинация розеток

1. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ.

Напряжение переменного тока –380\220В. Номинальная частота 50Гц.

Номинальный ток устройства по переменному току – 32А.

Коэффициент одновременного использования Ко=1.

На  вводе  установлен  3-х  полюсный  автоматический  выключатель  на  ток  32А, характеристика «С».

Количество отходящих линий – 2 линии (подключение нагрузок осуществляется через промышленные розетки стандарта СЕЕ, каждая розетка защищена автоматическим выключателем на соответствующий ток):

Линия 1 - розетка стандарта СЕЕ 5P, 6ч, 32А, 380В - 1 штука. Автомат защиты 3- х полюсный на ток 32А, характеристика «С» - 1 штука.

Линия 2 - розетка стандарта Schuco 2P, 6ч, 16A 220В - 1 штука. Автомат защиты 1- х полюсный на ток 16А, характеристика «С» - 1 штука.

Степень защиты изделия IP44.

Температура окружающей среды от -25 до +40 оС. (по автоматическим выключателям)

Температура хранения и транспортировки от -50 до +70 оС.

Относительная влажность при температуре окружающей среды +30 оС не более 95%.

Высота установки над уровнем моря не более 2000м.

Окружающая среда не взрывоопасная.

Отключающая способность коммутационных аппаратов 6/10кА.

Габаритные размеры корпуса 150 х 339 х 220 мм (ШхВ хГ)

Максимальный вес изделия не более 6,5 кг.

2. ЧЕРТЁЖ ИЗДЕЛИЯ

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ИЗДЕЛИЯ

- паспорт

- руководство по эксплуатации

- сертификат EAC

- техническое.описание установленных компонентов (DATA SHEET)

ГАРАНТИЯ

Изготовитель гарантирует соответствие щита требованиям ТР ТС 004/2011 " О безопасности низковольтного оборудования.

Гарантийный срок - 12 месяцев со дня реализации.

Срок службы не менее 5 лет.
